Mengenal Roller Placon Seri 40/60/80

Apa itu roller placon

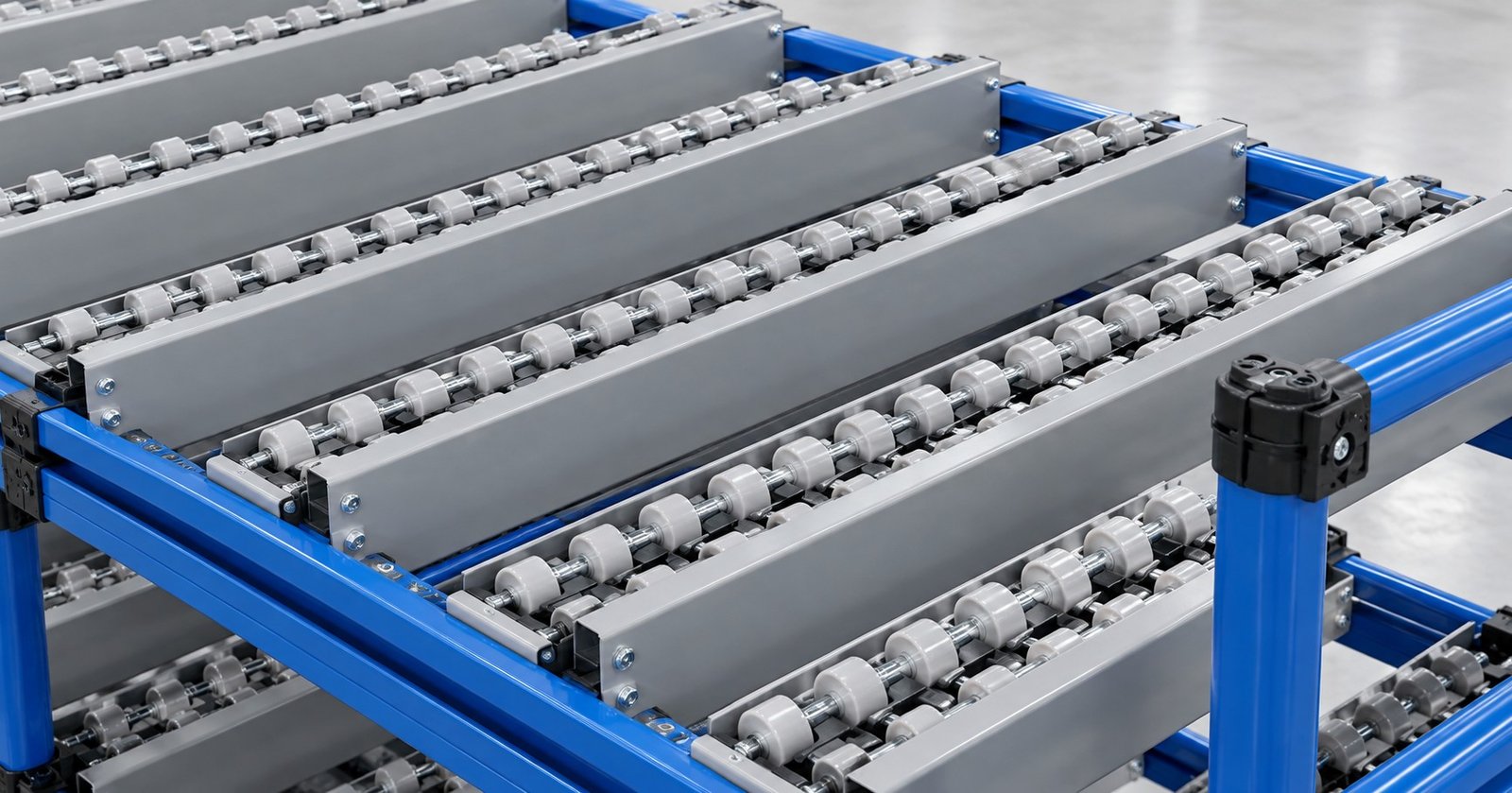

Roller placon — sering disebut roller track atau placon — adalah komponen yang mengubah rak diam menjadi jalur aliran gravitasi. Ia berupa rel berisi deretan roda kecil yang dipasang miring, sehingga karton atau bin meluncur di atasnya dari sisi isi ke sisi ambil. Roller placon adalah jantung sebuah flow rack.

Pada pipe joint system, roller placon dipasang pada rangka pipa Ø28 mm memakai bracket, dan dimiringkan dengan joint sudut setel-bebas WJ-9.

Seri 40, 60, dan 80

Roller placon dibagi per seri berdasarkan lebar alur (groove) dan kapasitas: 40, 60, dan 80. Masing-masing memakai profil rel yang disebut GP40, GP60, dan GP80, dengan lebar dasar 40, 60, dan 80 mm. Makin besar serinya, makin besar kapasitas dan makin berat barang yang bisa dialirkan.

Seri 40 adalah titik awal yang paling umum untuk karton part ringan sampai sedang. Seri 60 dan 80 dipakai saat beban per barang lebih besar atau lane lebih panjang.

Jenis roda

Roda pada roller placon tersedia dalam beberapa bentuk untuk kebutuhan berbeda. Taper (meruncing) membantu barang tetap di tengah lane. Flat (datar) untuk permukaan kontak lebar. Flange (berbibir) untuk menahan barang agar tidak keluar jalur. Pemilihan jenis roda disesuaikan dengan bentuk dan perilaku barang yang mengalir.

Warna roda pun bervariasi — hitam, ESD hitam, putih, kuning — menyesuaikan kebutuhan lini, termasuk varian ESD untuk area elektronik.

Pitch dan kelancaran aliran

Pitch adalah jarak antar roda. Pada seri 40, pitch sekitar 4 mm menjaga dasar karton selalu bertumpu pada beberapa roda sekaligus, sehingga karton tidak terperosok di antara roda dan mengalir mulus. Pitch yang tepat penting terutama untuk karton kecil, yang bisa macet bila pitch terlalu renggang.

Kelancaran aliran ditentukan oleh kombinasi pitch, kemiringan, dan kebersihan jalur. Ketiganya perlu diperhatikan bersama saat merancang flow rack.

Dimensi dan panjang

Roller track seri 40 (kode RTS-40A untuk baja, RTA-40A untuk aluminium) memiliki tinggi sekitar 43 mm, lebar alur 40 mm, roda berdiameter 31 sampai 33 mm, dan panjang standar 4000 mm. Untuk jalur yang lebih panjang, roller disambung di lokasi dari batang-batang standar.

Pilihan material baja atau aluminium menyesuaikan kebutuhan: baja lebih kuat dan ekonomis, aluminium lebih ringan.

Stopper dan bracket

Untuk menghentikan barang di ujung depan, dipasang stopper (RT-B-40 untuk seri 40), umumnya satu per rail. Untuk memasang roller ke rangka pipa, dipakai bracket seri RTJ-2040 dalam beberapa varian: untuk ujung, tumpu, dan sambungan tengah. Ada pula bracket sudut untuk membuat kemiringan.

Komponen pendukung inilah yang mengubah rel roller menjadi flow rack yang berfungsi penuh.

Memilih dan memasang

Pilih seri roller berdasarkan berat dan ukuran barang: seri 40 untuk ringan-sedang, seri 60 dan 80 untuk lebih berat. Pilih jenis roda sesuai bentuk barang, dan pastikan pitch sesuai ukuran barang terkecil. Saat memasang, jaga permukaan roller rata di seluruh lane agar aliran konsisten, dan pastikan tidak ada roda yang macet.

Setelah terpasang, uji aliran dengan barang asli sebelum mengunci, dan jaga jalur tetap bersih agar roda berputar bebas.

• Roller placon = jalur roda gravitasi untuk flow rack.
• Seri 40/60/80 (profil GP40/60/80) sesuai berat barang; seri 40 paling umum.
• Jenis roda: taper, flat, flange; warna termasuk varian ESD.
• Seri 40: roda Ø31–33 mm, pitch 4 mm, panjang 4000 mm, stopper RT-B-40.
• Pilih seri dan roda sesuai barang; jaga jalur bersih agar aliran lancar.

Dengan memahami seri, jenis roda, dan pitch, Anda bisa memilih roller placon yang tepat untuk flow rack Anda. Lihat angka lengkapnya di spesifikasi teknis dan pelajari cara kerjanya di cara kerja flow rack gravitasi.

Merawat roller agar awet

Roller placon tahan lama bila dirawat sederhana. Perawatan utamanya menjaga kebersihan jalur: debu, serpihan, dan tumpahan membuat roda seret atau macet, sehingga karton tersendat. Bersihkan jalur secara berkala dan segera tangani tumpahan agar aliran tetap lancar.

Periksa putaran roda secara berkala dengan memutarnya tangan; roda yang seret sebaiknya dibersihkan, dan yang rusak diganti. Karena roller modular, mengganti bagian yang rusak tidak mengharuskan membongkar seluruh rak. Periksa juga kekencangan bracket yang memegang roller ke rangka, terutama pada rak yang sering diisi.

Dengan jalur yang bersih dan roda yang berputar bebas, roller placon akan mengalirkan barang dengan mulus bertahun-tahun. Menjadikan pembersihan jalur sebagai bagian dari program 5S memastikan perawatan ini berjalan rutin tanpa terlupakan.

Baja atau aluminium

Pemilihan antara roller track baja (RTS) dan aluminium (RTA) bergantung pada prioritas. Roller baja lebih kuat dan ekonomis, cocok untuk beban lebih berat dan pemakaian intensif di area produksi umum. Roller aluminium lebih ringan, memudahkan penanganan dan cocok bila bobot rak perlu ditekan, misalnya pada rak yang sering dipindah.

Keduanya memakai profil dan dimensi yang sama untuk tiap seri, sehingga pilihan material tidak mengubah desain, hanya karakter bobot dan biayanya. Untuk kebanyakan flow rack produksi, roller baja seri 40 adalah titik awal yang seimbang antara kekuatan dan harga.
