Komponen Pipe Joint System Pipa, Joint & Roller
Pipa coated Ø28 mm, metal joint seri WJ siap pasang, roller placon, divider, caster, dan adjuster — dijual per set maupun eceran, diproduksi sendiri oleh TAP di Bekasi.

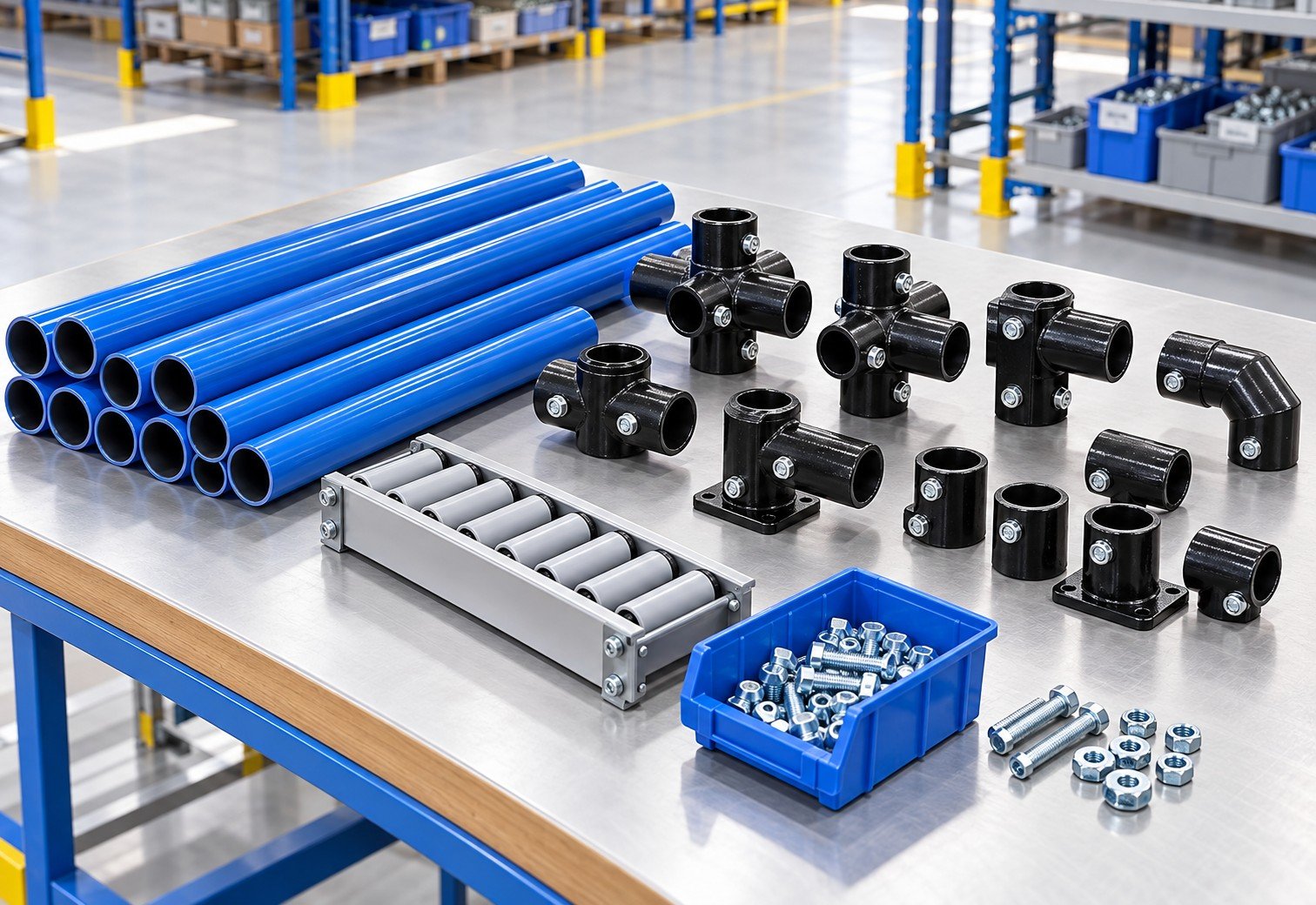

Pipa, joint, roller, dan aksesori pipe joint system
Seluruh rakitan pipe joint system dibangun dari komponen satuan yang saling mengunci. TAP memproduksi dan merakit komponen inti sendiri di Bekasi, jadi Anda bisa membeli per set maupun eceran untuk kebutuhan maintenance dan modifikasi lini.
Keluarga komponen terbagi menjadi tiga: pipa coated sebagai rangka, metal joint seri WJ sebagai sambungan, dan roller placon untuk jalur gravitasi. Ditambah aksesori seperti divider, caster, dan adjuster kaki, kombinasi ini cukup untuk membangun hampir semua alat bantu produksi lean.

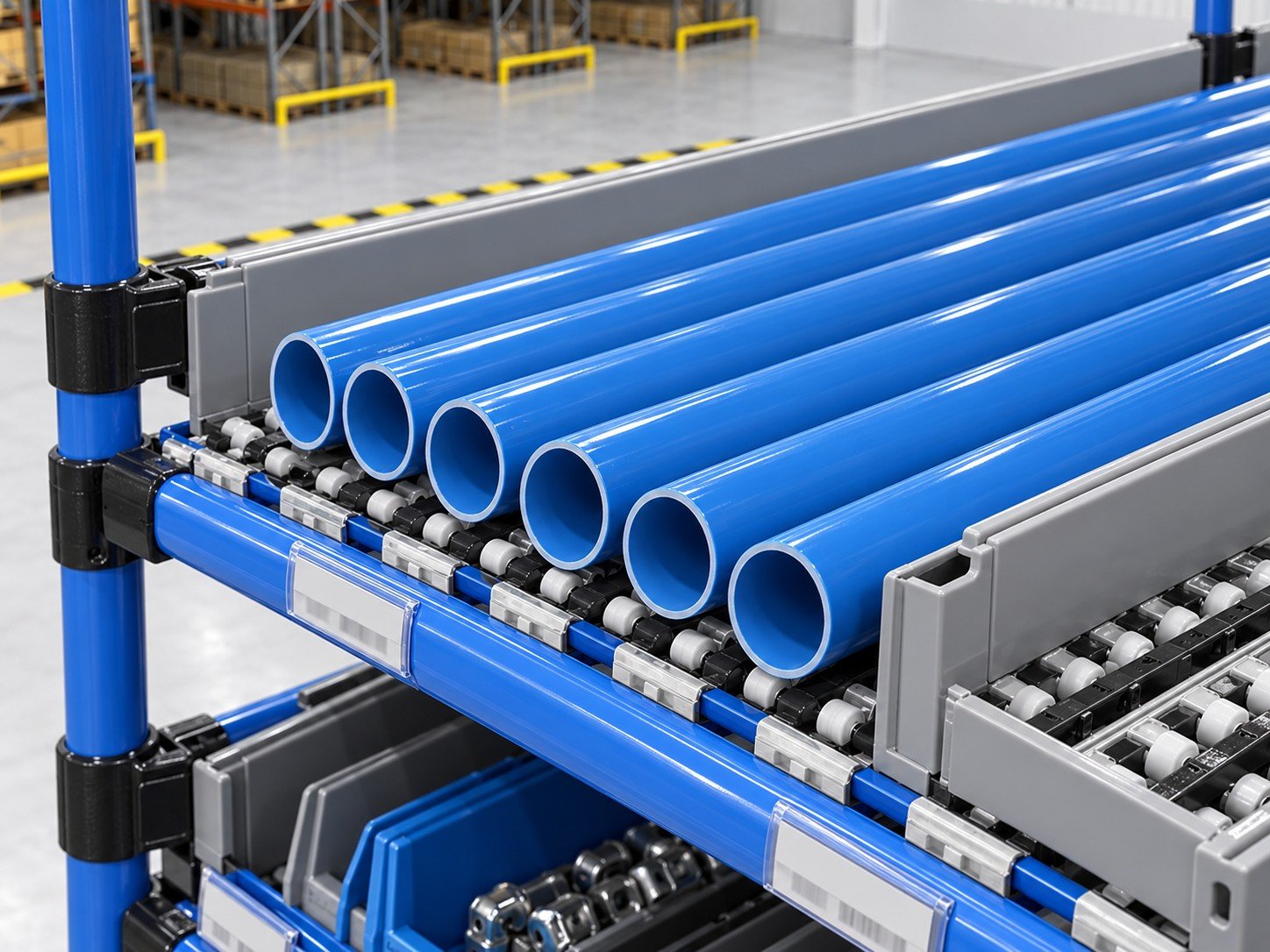

Pipa coated Ø28 mm
Pipa inti baja berlapis plastik ivory, diameter luar 28 mm, panjang standar 4000 mm. Tersedia tebal 0,8 / 1,0 / 1,2 / 1,5 / 2,0 mm dengan berat 680–1300 gram per meter. Lapisan plastik membuatnya tahan gores dan tidak berkarat, nyaman disentuh operator, dan tidak merusak part yang bersandar. Varian ESD hitam tersedia untuk lini elektronik yang sensitif listrik statis, serta pipa stainless untuk area higienis.
Kode pemesanan mengikuti tebalnya: CP-2808 (0,8 mm), CP-2810 (1,0 mm), CP-2812 (1,2 mm), dan seterusnya. Untuk diameter 28,6 mm dipakai seri CP-30xx.
Metal joint seri WJ (siap pasang)
Metal joint adalah konektor baja SPCC/SUS304 tebal 2,5 mm yang menjepit pipa dengan baut M6. Satu kode WJ adalah satu set rakitan siap pasang (potongan W- + baut), jadi untuk pemesanan cukup sebut kode WJ-nya.
| Fungsi | Kode set | Catatan |
|---|---|---|
| Silang / T (tiang ke beam) | WJ-1 | Dua pelat W-1 + baut M6; juga untuk klem divider |
| Pojok 3 arah (3D corner) | WJ-3 | Sudut rangka atas/bawah |
| Sambung lurus / perpanjang | WJ-4 | Menyambung dua pipa segaris |
| Silang 3 sumbu (3D) | WJ-5 | Tiga pipa bertemu satu titik |
| Sudut setel-bebas (±) | WJ-9 | Membuat kemiringan flow rack 2,5° |
| Paralel 2 pipa sejajar | WJ-8 / WJ-11 | Untuk rel ganda |
Roller placon, stopper, dan divider
Roller track placon
Jalur roda seri 40/60/80 untuk mengalirkan karton/bin dengan gravitasi. Seri 40: RTS-40A (baja) atau RTA-40A (aluminium), groove 40 mm, roda Ø31–33 mm, pitch 4 mm, panjang 4000 mm.
Jenis roda
Taper, flat, atau flange, dengan warna hitam/ESD/putih/kuning sesuai kebutuhan lini dan beban.
Stopper / rem
RT-B-40 sebagai penahan di ujung lane agar karton berhenti rapi; satu pcs per rail (dua sisi per lane).
Divider ∩
Pembatas lane dari pipa ivory, menjaga aliran tetap lurus dan tidak saling serempet.
Caster & roda
Roda mati maupun swivel untuk trolley dan rak pindah; dipilih sesuai beban dan lantai.
Adjuster kaki
Foot cup SPB28E (stem M10/M12/½”/⅜”) dan leveling foot untuk meratakan rak di lantai tidak rata.
Per set atau eceran
Komponen bisa dipesan per set rakitan (mis. flow rack lengkap) atau eceran per item untuk perbaikan dan modifikasi. Untuk tim maintenance, kami sarankan menyetok joint WJ-1/WJ-3 dan baut M6 sebagai consumable, karena keduanya paling sering dipakai saat merombak lini. Lihat harga & cara pesan →
Standar bahan dan finishing
Kualitas pipe joint system ditentukan di tiga titik: mutu pipa inti, kekuatan metal joint, dan kehalusan putaran roller. Pipa coated TAP memakai inti baja yang dibentuk roll-form lalu dilapisi plastik ivory lewat crosshead extrusion coating, sehingga lapisan menempel merata tanpa gelembung dan tidak mudah terkelupas saat dipotong. Ketebalan lapisan dijaga agar diameter luar tetap konsisten 28 mm, karena inilah yang menentukan kecocokan dengan semua joint dan roller.
Metal joint difabrikasi dari pelat SPCC untuk pemakaian umum atau SUS304 untuk area lembap dan higienis, dengan tebal 2,5 mm agar jepitan tetap kuat setelah dibuka-pasang berkali-kali. Permukaannya difinishing zinc (ZN), chrome (CN), atau nikel (NI) sesuai lingkungan. Baut M6 yang menyertai tiap set dipilih yang tahan slip agar sambungan tidak mengendur oleh getaran lini. Pada roller, kehalusan putaran dan ketahanan poros menentukan apakah karton mengalir mulus atau tersendat; karena itu roda dan pitch-nya kami jaga seragam sepanjang rail.
Untuk tim maintenance, memahami tiga titik ini memudahkan pemilihan sparepart pengganti: cukup cocokkan diameter pipa, kode joint, dan seri roller yang sudah terpasang, lalu pesan item yang sama. Karena semuanya modular, penggantian satu komponen rusak tidak mengharuskan membongkar seluruh rak.
Pelengkap yang sering dibutuhkan
Selain tiga keluarga utama, beberapa aksesori kecil sering menentukan kenyamanan pemakaian sehari-hari. Label holder dipasang di muka lane untuk menandai jenis part dan kuantitasnya, penting untuk kanban dan 5S. Pipe cutter memudahkan tim memotong pipa presisi di tempat tanpa gerinda. End cap menutup ujung pipa agar rapi dan aman dari sisi tajam. Untuk rak yang perlu berpindah, caster swivel dengan rem memberi mobilitas sekaligus kestabilan saat diam, sedangkan untuk rak tetap di lantai tidak rata, foot cup adjuster meratakan tumpuan agar tidak goyang.
Dalam praktik, tim maintenance yang efektif menyetok consumable yang paling sering terpakai: baut M6, joint WJ-1 dan WJ-3, serta beberapa batang pipa 1,2 mm. Dengan stok ini, perubahan tata letak kecil bisa langsung dikerjakan tanpa menunggu pengadaan. Komponen yang lebih jarang diganti seperti roller dan bracket cukup dipesan saat ada proyek perluasan. Pola stok seperti ini menjaga lini tetap gesit tanpa menimbun material berlebih.
Jika Anda belum yakin komponen apa saja yang dibutuhkan, kirim foto rak atau sketsa kebutuhan Anda. Kami bantu susun daftar komponen lengkap dengan jumlahnya, sehingga pemesanan pertama tidak kurang dan tidak berlebih, dan rakitan bisa langsung berdiri begitu material tiba.
Hal yang sering ditanyakan
Apakah komponen pipe joint dijual eceran?
Ya. Pipa coated, metal joint seri WJ, roller placon, divider, caster, dan adjuster bisa dibeli per set maupun eceran untuk kebutuhan perawatan dan modifikasi lini.
Baut apa yang dipakai metal joint?
Metal joint seri WJ menggunakan baut M6; satu set WJ sudah termasuk bautnya sehingga langsung siap pasang.
Apakah ada pipa anti statis untuk elektronik?
Ada. Tersedia pipa coated varian ESD hitam untuk lini elektronik yang sensitif terhadap listrik statis.
Konsultasikan kebutuhan lini Anda
Kirim ukuran karton/bin dan foto area kerja — kami bantu rancang rakitan pipe joint system lengkap dengan gambar dan penawaran.
