Cara Memilih Metal Joint (WJ) yang Tepat

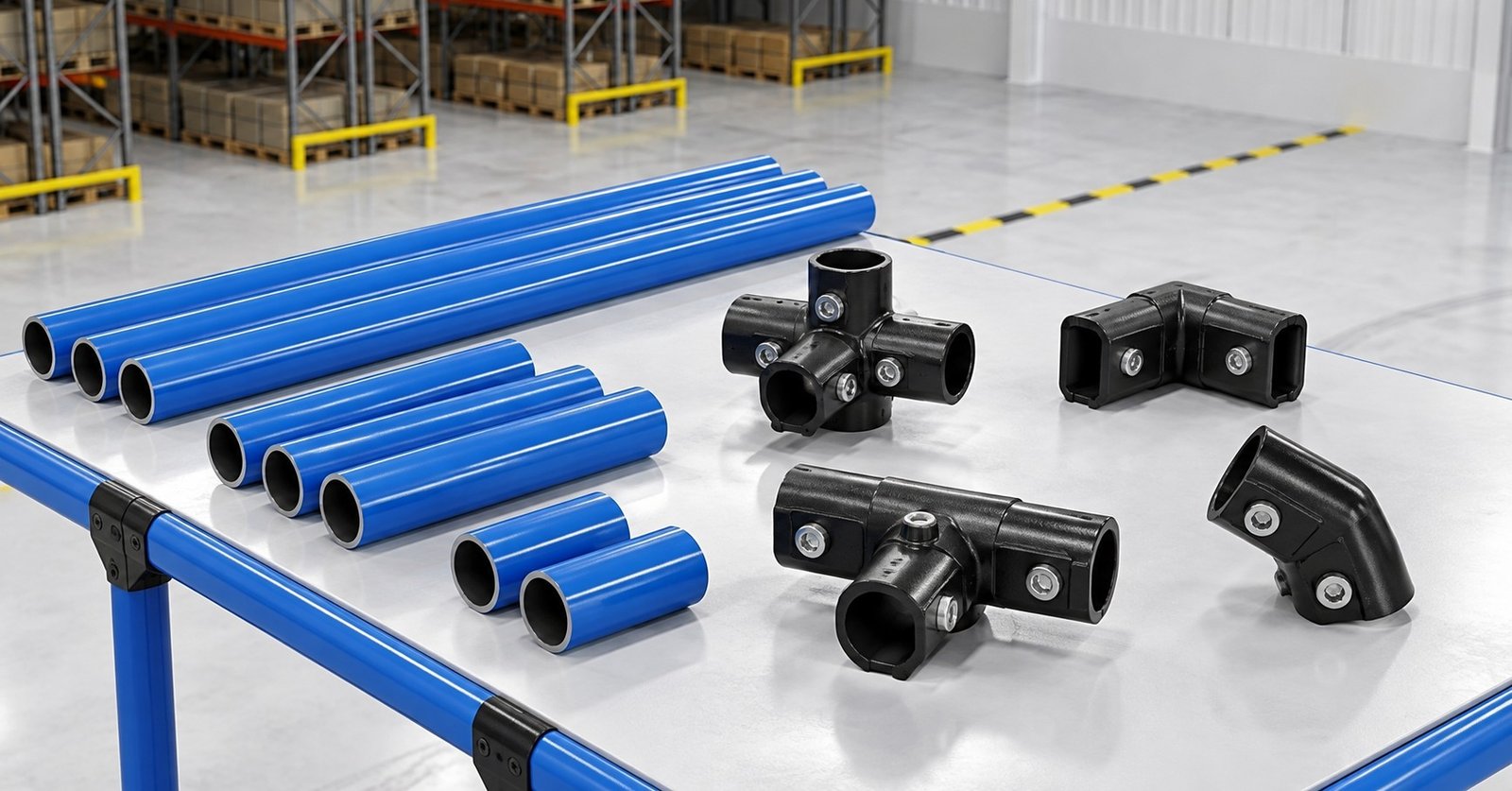

Metal joint adalah “sendi” sistem

Jika pipa adalah tulang pipe joint system, maka metal joint adalah sendinya. Joint menentukan bagaimana pipa bertemu dan membentuk sudut, sehingga memilih joint yang tepat sama pentingnya dengan memilih pipa. Semua joint dari seri WJ dibuat dari baja (SPCC atau SUS304) tebal 2,5 mm dan menjepit pipa dengan baut M6. Yang membedakan adalah bentuk dan jumlah arah yang bisa disambungkan.

Perlu diingat, satu kode WJ adalah satu set rakitan siap pasang (sudah termasuk potongan pelat dan bautnya), jadi saat memesan cukup sebut kode WJ-nya.

Joint dasar: silang dan T (WJ-1)

WJ-1 adalah joint paling serbaguna dan paling sering dipakai. Ia menyambung pipa secara silang atau membentuk huruf T — misalnya menghubungkan tiang vertikal dengan beam horizontal. Karena fleksibel, WJ-1 juga dipakai sebagai klem untuk memasang divider. Dalam kebanyakan rak, WJ-1 adalah joint yang jumlahnya terbanyak, sehingga layak distok sebagai consumable.

Bila Anda baru mulai, menyiapkan stok WJ-1 lebih dulu adalah langkah aman karena hampir setiap rakitan membutuhkannya.

Joint pojok dan sambung (WJ-3, WJ-4)

WJ-3 adalah joint pojok tiga arah (3D corner), dipakai di sudut-sudut rangka tempat tiga pipa bertemu membentuk pojok kotak — misalnya empat sudut atas dan bawah sebuah rak. WJ-4 adalah joint sambung lurus (inline), dipakai memperpanjang pipa segaris menjadi satu batang panjang, berguna saat panjang yang dibutuhkan melebihi batang standar 4000 mm.

Keduanya melengkapi WJ-1 untuk membentuk kerangka kotak yang lengkap.

Joint khusus: silang 3D dan sudut setel-bebas (WJ-5, WJ-9)

WJ-5 menyatukan tiga pipa yang bertemu pada tiga sumbu berbeda dalam satu titik — sambungan tiga dimensi penuh yang berguna pada rangka kompleks. WJ-9 adalah joint sudut yang bisa disetel bebas: sudut antar-pipa diatur sesuai kebutuhan lalu dikunci. WJ-9 adalah kunci untuk membuat kemiringan flow rack 2,5 derajat, karena joint sudut tetap seperti seri WJ-14 (30/45/60 derajat) terlalu besar untuk sudut landai itu.

Jika Anda membangun flow rack, pastikan WJ-9 masuk dalam daftar.

Joint paralel (WJ-8, WJ-11)

WJ-8 dan WJ-11 mengikat dua pipa sejajar rapat berdampingan, dipakai saat butuh rel ganda atau memperkuat sebuah batang dengan batang kedua. Joint ini lebih jarang dipakai, tetapi penting untuk aplikasi tertentu seperti rel roller ganda atau penguatan bentang panjang.

Cara memilih yang tepat

Langkahnya sederhana: gambar dulu rangka yang ingin dibuat, lalu tandai setiap titik sambungan dan hitung berapa arah pipa yang bertemu di sana dan sudut berapa. Titik dengan dua pipa tegak lurus → WJ-1; pojok tiga arah → WJ-3; sambungan segaris → WJ-4; tiga sumbu → WJ-5; sudut miring → WJ-9; dua pipa sejajar → WJ-8/WJ-11. Daftar lengkap kode dan fungsinya ada di daftar metal joint WJ dan halaman spesifikasi teknis. Jika ragu, kirim gambar rangka Anda ke tim kami dan kami bantu tentukan joint yang tepat.

Memperkirakan jumlah joint dari desain

Setelah tahu jenis joint yang dibutuhkan, langkah berikutnya adalah memperkirakan jumlahnya agar pemesanan tidak kurang. Caranya, gambar rangka lalu hitung titik sambungan per jenis. Sebuah rak kotak sederhana, misalnya, memiliki pojok-pojok yang memakai WJ-3 dan pertemuan tiang-beam di tengah yang memakai WJ-1. Flow rack menambahkan WJ-9 di setiap titik kemiringan beam.

Jangan lupa menghitung joint untuk aksesori: tiap divider yang diklem ke rangka umumnya memakai WJ-1, dan tiap sambungan perpanjangan pipa memakai WJ-4. Jumlah baut M6 mengikuti jumlah set joint, dengan cadangan beberapa karena baut adalah komponen yang mudah hilang dan paling sering dipakai ulang saat memodifikasi.

Sebagai aturan praktis, lebihkan sedikit jumlah joint dan baut yang paling umum (WJ-1 dan WJ-3) sebagai stok kaizen, karena keduanya hampir selalu terpakai saat Anda mengembangkan atau merombak rak kemudian. Bila Anda mengirim gambar desain ke tim kami, kami dapat membantu menyusun daftar joint lengkap beserta jumlahnya sehingga pemesanan pertama langsung pas.

Poin penting

• Metal joint seri WJ dari baja 2,5 mm menjepit pipa dengan baut M6, siap pasang.
• WJ-1 untuk silang/T adalah yang paling serbaguna dan terbanyak dipakai.
• WJ-3 untuk pojok tiga arah; WJ-4 untuk menyambung pipa segaris.
• WJ-5 untuk silang tiga sumbu; WJ-9 untuk sudut setel-bebas (kemiringan flow rack).
• WJ-8 dan WJ-11 untuk mengikat dua pipa sejajar.
• Hitung jumlah joint dari gambar desain, lebihkan sedikit WJ-1 dan WJ-3 sebagai stok.

Dengan mencocokkan setiap titik sambungan pada desain dengan kode WJ yang tepat, Anda memastikan rangka terbentuk sesuai rencana dan pemesanan komponen langsung pas sejak awal.
