Cara Merakit Pipe Joint System Tanpa Las

Alat yang dibutuhkan

Salah satu daya tarik pipe joint system adalah perakitannya yang sederhana. Anda hanya perlu: pipe cutter untuk memotong pipa Ø28 mm dengan rapi, kunci (umumnya kunci L atau kunci pas) untuk baut M6, meteran dan penanda untuk mengukur, dan waterpas untuk mengecek kerataan. Tidak ada mesin las, gerinda besar, atau alat berat. Inilah yang membuat perakitan bisa dilakukan oleh operator sendiri di lantai produksi.

Siapkan juga baut M6 cadangan, karena baut adalah consumable yang paling sering dipakai saat merakit dan memodifikasi.

Langkah 1: ukur dan potong pipa

Dari gambar atau rencana, tandai panjang setiap batang pipa, lalu potong dengan pipe cutter. Potong tegak lurus agar sambungan rapat dan rangka siku. Hindari memotong dengan gerinda yang bisa merusak lapisan plastik di area potong; bila terpaksa, rapikan ujungnya. Beri sedikit kelebihan pada potongan pertama sampai Anda yakin ukurannya pas — lebih mudah memotong lagi daripada menyambung yang terlalu pendek.

Lihat cara memotong dan merawat pipa untuk hasil yang bersih.

Langkah 2: pasang metal joint

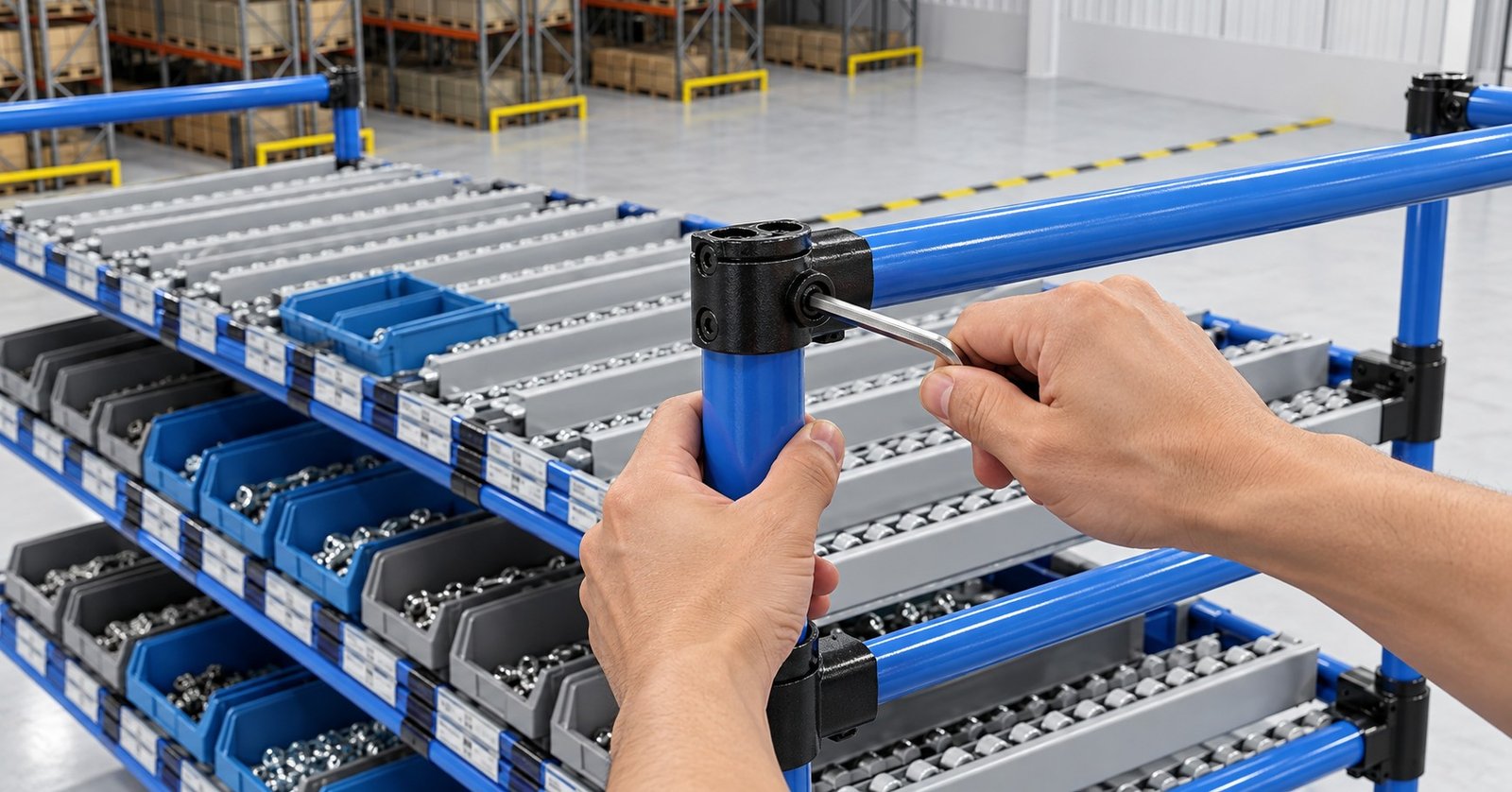

Tempatkan metal joint sesuai fungsinya di tiap titik pertemuan: WJ-1 untuk silang dan T, WJ-3 untuk pojok tiga arah, WJ-4 untuk sambungan lurus, WJ-9 untuk sudut miring. Masukkan pipa ke dalam joint sampai dalam, lalu pasang bautnya. Pada tahap ini, kencangkan hanya secukupnya — cukup agar rangka berdiri tapi masih bisa digeser dan diluruskan.

Merakit longgar dulu adalah kunci. Jika semua baut dikencangkan penuh sejak awal, rangka yang ternyata miring akan sulit diperbaiki.

Langkah 3: cek kesikuan dan kerataan

Setelah seluruh rangka berdiri dalam kondisi longgar, periksa kesikuan (sudut 90 derajat di tiap pojok) dan kerataan (dengan waterpas). Ukur diagonal: pada bidang persegi, kedua diagonal harus sama panjang bila siku. Setel adjuster kaki agar rak berdiri rata di lantai. Perbaiki posisi pipa dan joint selagi masih longgar.

Langkah ini menentukan apakah rak akan berdiri tegak dan, untuk flow rack, apakah barang akan mengalir lurus.

Langkah 4: kencangkan penuh

Begitu rangka siku, rata, dan sesuai ukuran, barulah kencangkan semua baut M6 secara penuh. Kencangkan merata dan bertahap, tidak satu titik sekaligus, agar posisi tidak bergeser. Setelah selesai, cek ulang kesikuan sekali lagi karena pengencangan kadang menggeser sedikit.

Untuk rak yang akan terkena getaran atau sering dipakai, periksa kembali kekencangan baut setelah beberapa hari pemakaian.

Langkah 5: pasang aksesori

Terakhir, pasang aksesori sesuai fungsi rak: roller placon, divider, dan stopper untuk flow rack; caster untuk trolley; rak bin dan panel alat untuk workstation. Semua ini juga dipasang dengan joint berbaut, sehingga bisa ditambah atau diubah kemudian. Dengan rangka yang siku dan kokoh sebagai dasar, aksesori akan berfungsi sebagaimana mestinya. Bila ini proyek pertama Anda, kami bisa membuatkan gambar dan daftar komponen sebagai contoh — hubungi tim melalui halaman harga dan supplier.

Keselamatan dan kerapihan saat merakit

Meski perakitan pipe joint system jauh lebih aman daripada mengelas, beberapa kebiasaan baik tetap penting. Pakai sarung tangan saat memotong pipa untuk menghindari sisi potongan yang tajam, dan rapikan ujung potongan agar aman disentuh. Potong pipa di tempat yang stabil, dan jauhkan jari dari jalur pemotong.

Saat mendirikan rangka yang tinggi atau besar, kerjakan berdua agar rangka tidak roboh saat masih longgar, dan sandarkan sementara bila perlu. Pastikan rak berdiri rata dan stabil sebelum diberi beban, dan untuk rak yang tinggi, pertimbangkan mengikatnya ke dinding atau struktur agar tidak mudah terguling.

Kerapihan juga membantu kualitas hasil. Kelompokkan baut dan joint berdasarkan jenis sebelum mulai, susun potongan pipa sesuai urutan pemasangan, dan simpan kunci di tempat yang mudah dijangkau. Perakitan yang tertata membuat pekerjaan lebih cepat, lebih sedikit salah, dan hasilnya lebih rapi — sejalan dengan prinsip 5S yang justru ingin didukung oleh rak ini.

Poin penting

• Alat yang dibutuhkan hanya pipe cutter dan kunci untuk baut M6, tanpa las.
• Potong pipa tegak lurus agar sambungan rapat dan rangka siku.
• Pasang joint sesuai fungsi, kencangkan longgar dulu agar bisa disetel.
• Cek kesikuan dengan membandingkan diagonal, dan kerataan dengan waterpas.
• Kencangkan baut penuh secara merata dan bertahap setelah rangka siku dan rata.
• Pasang aksesori terakhir, dan periksa ulang kekencangan setelah beberapa hari pemakaian.

Dengan pendekatan rakit-longgar-dulu lalu kunci setelah siku dan rata, hasil rakitan akan tegak, kokoh, dan presisi tanpa memerlukan keahlian las sama sekali. Karena perakitannya mudah dipelajari, tim internal Anda bisa cepat mandiri membangun dan memodifikasi rak sendiri, yang justru merupakan tujuan utama memakai sistem modular ini di lantai produksi.
