Cara Menghitung Kebutuhan Material Pipe Joint System

Kenapa menghitung dulu

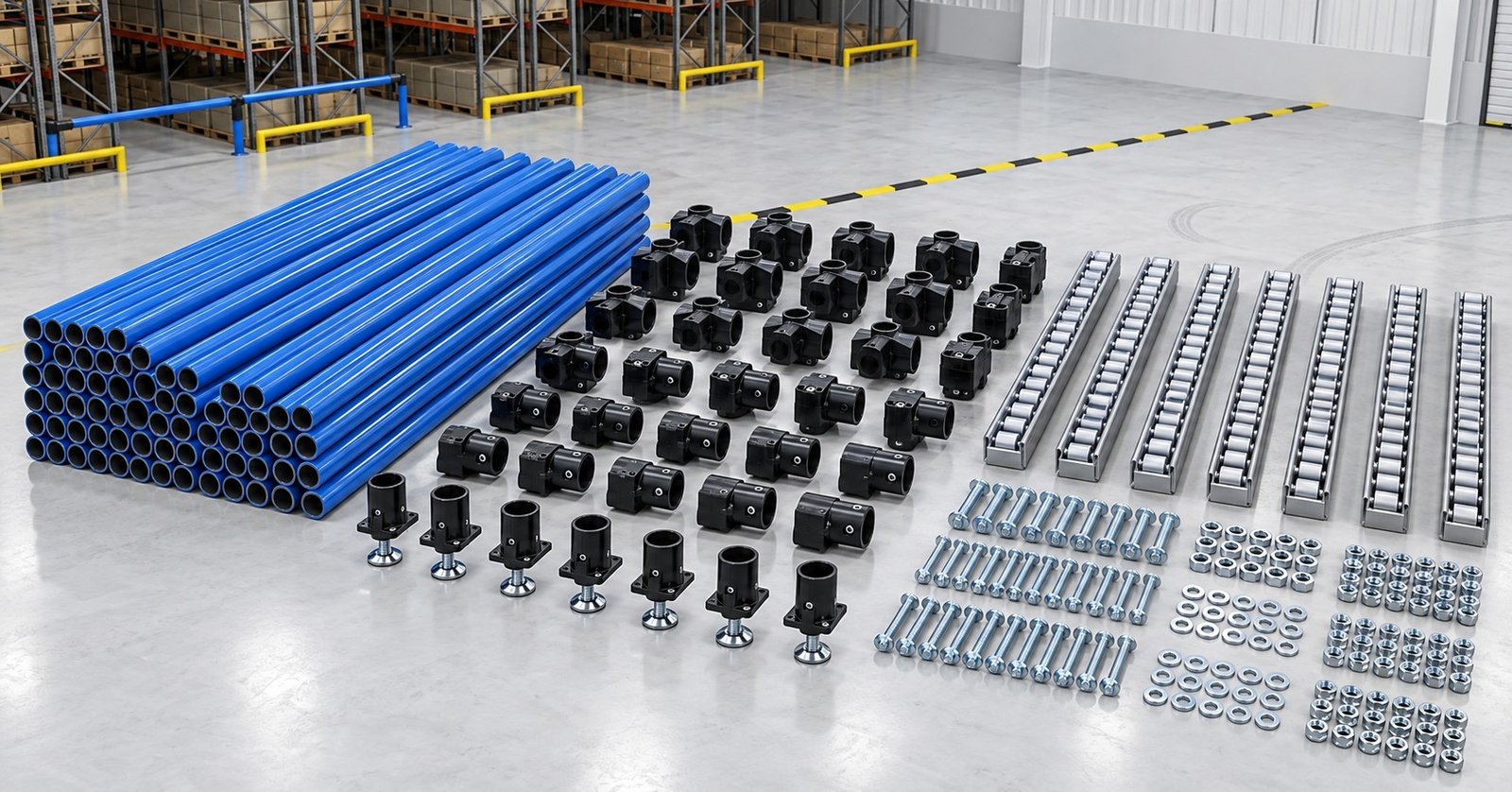

Menghitung kebutuhan material sebelum memesan menghindari dua masalah: kekurangan yang menghentikan pekerjaan di tengah jalan, dan kelebihan yang membuang biaya. Karena pipe joint system modular dan komponennya terpisah-pisah (pipa, joint, roller, divider, baut), perhitungannya memang perlu sedikit teliti, tetapi caranya lurus bila Anda mulai dari gambar desain yang jelas.

Siapkan gambar atau sketsa rak lengkap dengan ukuran. Dari sana, hitung tiap kategori komponen satu per satu.

Menghitung pipa

Jumlahkan panjang semua batang pipa pada desain, dipisah menurut ketebalan bila Anda memakai lebih dari satu. Karena pipa dijual per batang standar 4000 mm, bagi total panjang tiap jenis dengan 4 meter untuk memperkirakan jumlah batang, lalu bulatkan ke atas. Tambahkan cadangan sekitar 5–10 persen untuk sisa potongan yang tidak terpakai, karena jarang sekali setiap batang bisa dipotong habis tanpa sisa.

Untuk memperkirakan bobot kirim, kalikan panjang total dengan berat per meter: misalnya 60 meter pipa 1,0 mm (sekitar 700 gram per meter) berbobot kira-kira 42 kilogram.

Menghitung metal joint

Telusuri setiap titik pertemuan pipa pada gambar dan tentukan jenis joint-nya: WJ-1 untuk silang dan T, WJ-3 untuk pojok tiga arah, WJ-4 untuk sambungan segaris, WJ-9 untuk sudut miring, dan seterusnya. Hitung jumlah tiap jenis. Jangan lupa joint untuk aksesori: tiap divider yang diklem umumnya memakai WJ-1, dan tiap perpanjangan pipa memakai WJ-4.

Lebihkan sedikit jumlah WJ-1 dan WJ-3 karena keduanya paling umum dan sering terpakai saat memodifikasi kemudian. Lihat daftar metal joint WJ untuk memastikan kode yang benar.

Menghitung roller, divider, dan stopper

Untuk flow rack, hitung panjang total semua lane roller (jumlah lane dikalikan kedalaman rak dikalikan jumlah level). Karena roller dikirim per batang 4000 mm, bagi total dengan 4 meter dan bulatkan ke atas, tambah cadangan untuk potongan. Jumlah divider biasanya satu lebih banyak dari jumlah lane per level (ada pembatas di kedua ujung), dikalikan jumlah level. Jumlah stopper mengikuti jumlah lane (umumnya satu per rail, dua sisi per lane).

Catat panjang divider sesuai kedalaman rak plus tinggi pembatas yang diinginkan.

Menghitung baut dan aksesori

Jumlah baut M6 mengikuti jumlah set joint, karena tiap set WJ sudah menyertakan bautnya; namun selalu siapkan cadangan baut lepas karena mudah hilang dan paling sering dipakai ulang. Hitung pula aksesori lain sesuai desain: caster untuk trolley, adjuster kaki untuk rak diam (umumnya satu per tiang), label holder, dan end cap.

Contoh ringkas

Untuk sebuah flow rack sederhana lima level dengan sepuluh lane per level: pipa untuk rangka dan tiang dihitung dari gambar; joint WJ-1 di tiap pertemuan tiang-beam; WJ-3 di pojok; WJ-9 di titik kemiringan tiap level; roller sebanyak 50 pasang lane dikalikan kedalaman; divider 11 per level dikalikan 5 level; dan stopper 10 per level. Tambahkan cadangan pada tiap kategori.

• Mulai dari gambar desain lengkap dengan ukuran.
• Pipa: jumlahkan panjang per tebal, bagi 4 m, tambah 5–10% cadangan.
• Joint: hitung per titik sambungan menurut jenisnya; lebihkan WJ-1 dan WJ-3.
• Divider biasanya jumlah lane + 1 per level; stopper mengikuti jumlah lane.
• Baut M6 ikut jumlah set joint, selalu siapkan cadangan lepas.

Dengan menghitung sistematis seperti ini, pemesanan pertama Anda akan pas — tidak kurang sehingga pekerjaan terhenti, tidak berlebih sehingga biaya terbuang. Bila Anda mengirim gambar ke tim kami, kami dapat membantu menyusun bill of material lengkap beserta jumlahnya.

Membakukan daftar material

Setelah menghitung kebutuhan untuk satu rak, simpan hasilnya sebagai daftar material baku (bill of material) lengkap dengan kode dan jumlah tiap komponen. Bila Anda akan membuat rak serupa di tempat lain, daftar ini tinggal digandakan dan disesuaikan, menghemat waktu menghitung ulang dan mengurangi peluang salah pesan.

Membakukan daftar juga memudahkan pengadaan dan pengendalian stok. Komponen yang paling sering dipakai lintas berbagai rak — pipa 1,0 dan 1,2 mm, joint WJ-1 dan WJ-3, baut M6 — bisa distok tetap sebagai consumable, sementara komponen khusus dipesan sesuai proyek. Pola ini menjaga pekerjaan tetap lancar tanpa menimbun berlebihan.

Untuk proyek besar yang terdiri dari banyak rak sejenis, kalikan daftar baku dengan jumlah unit, lalu jumlahkan per komponen untuk mendapat total pengadaan. Menambahkan cadangan global beberapa persen di atas total ini memberi ruang untuk potongan dan kehilangan kecil selama pemasangan.

Menghindari kesalahan hitung umum

Kesalahan hitung yang paling sering terjadi adalah lupa menghitung joint untuk aksesori. Orang biasanya cermat menghitung sambungan rangka utama, tetapi melewatkan klem divider, titik sambung perpanjangan pipa, dan dudukan aksesori — padahal jumlahnya bisa cukup banyak pada rak dengan banyak lane. Telusuri gambar sekali lagi khusus untuk mencari sambungan aksesori sebelum menutup hitungan.

Kesalahan kedua adalah lupa cadangan potongan pipa. Karena pipa dijual per batang 4000 mm dan desain jarang pas membagi habis panjang itu, selalu ada sisa. Tanpa cadangan, Anda bisa kekurangan satu-dua batang di akhir pekerjaan. Menambahkan cadangan 5 sampai 10 persen mencegah berhentinya pekerjaan hanya karena kurang sedikit material.

Kesalahan ketiga adalah menghitung roller dari jumlah lane saja tanpa mengalikan kedalaman dan jumlah level. Roller mengisi seluruh panjang jalur di setiap lane di setiap level, jadi totalnya bisa jauh lebih besar dari perkiraan kasar. Menghitung panjang total jalur secara menyeluruh menghindari kejutan saat material tiba.
