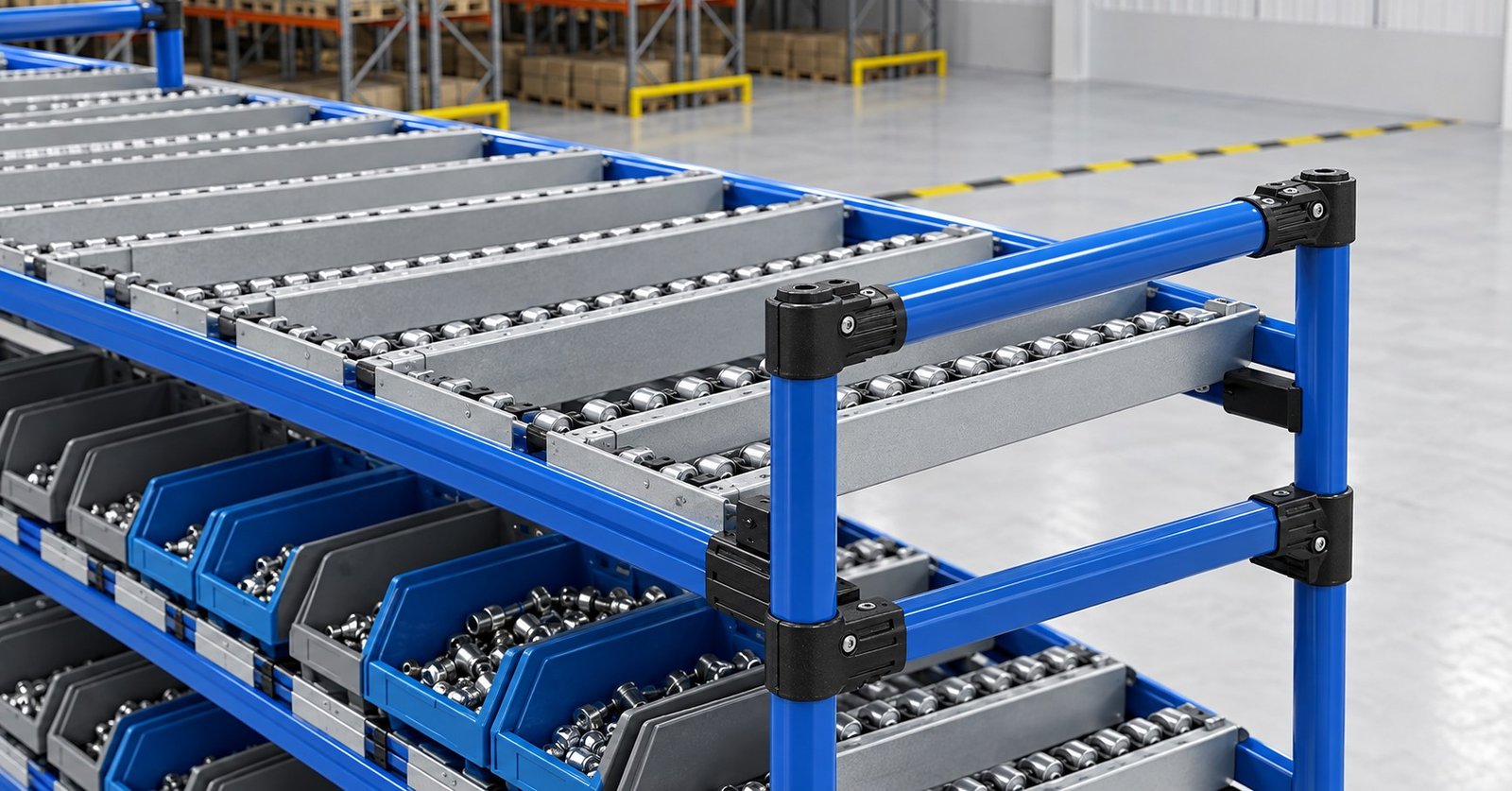

Cara Menghitung Kemiringan Flow Rack 2,5°

Kenapa kemiringan begitu penting

Kemiringan adalah satu-satunya tenaga yang menggerakkan barang di flow rack, jadi nilainya menentukan segalanya. Terlalu landai, karton tidak mau meluncur dan macet di tengah jalur. Terlalu curam, karton meluncur terlalu cepat, menabrak stopper dengan keras, bahkan bisa terlempar atau rusak. Menemukan kemiringan yang pas membuat barang mengalir pelan dan berhenti rapi — andal setiap kali.

Untuk karton berisi part ringan sampai sedang, titik awal yang baik adalah sekitar 2,5 derajat. Nilai ini terbukti pas untuk banyak aplikasi, meski bukan patokan mati.

Menghitung drop per meter

Sudut kemiringan paling mudah dipahami sebagai “penurunan per panjang”. Kemiringan 2,5 derajat setara dengan penurunan sekitar 44 milimeter setiap satu meter panjang jalur. Jadi, untuk menghitung seberapa rendah sisi depan dibanding belakang, kalikan panjang jalur dengan angka ini.

Pada jalur sepanjang 1 meter, drop-nya sekitar 44 mm. Pada 2 meter, sekitar 87 mm. Pada 3 meter, sekitar 131 mm. Angka-angka inilah yang Anda pakai untuk menyetel joint sudut saat memasang beam miring.

Cara menyetel dengan joint

Untuk membuat kemiringan ini dengan rapi, pakai metal joint sudut setel-bebas WJ-9. Berbeda dari joint sudut tetap (seperti seri WJ-14 yang sudutnya 30, 45, atau 60 derajat — jauh terlalu curam), WJ-9 memungkinkan sudut diatur bebas lalu dikunci. Pasang sisi belakang beam lebih tinggi dan sisi depan lebih rendah sesuai drop yang dihitung, lalu kencangkan.

Gunakan waterpas atau penggaris untuk memastikan drop-nya sesuai, dan pastikan semua level punya kemiringan yang sama agar aliran konsisten di seluruh rak.

Menyesuaikan dengan berat karton

Karton yang lebih berat memiliki momentum lebih besar dan cenderung meluncur lebih mudah, sehingga butuh kemiringan sedikit lebih landai. Karton ringan butuh gaya dorong lebih besar untuk mengatasi gesekan roller, sehingga butuh kemiringan sedikit lebih curam. Permukaan dasar karton juga berpengaruh: dasar yang kasar menambah gesekan.

Karena itu, 2,5 derajat adalah titik awal, bukan angka akhir. Untuk barang Anda yang spesifik, sudut terbaik mungkin sedikit di atas atau di bawahnya.

Menguji sebelum mengunci

Langkah paling penting adalah menguji dengan karton asli, bukan hanya mengandalkan hitungan. Setelah beam miring terpasang, letakkan karton terberat dan teringan yang akan ditangani di sisi belakang, lepaskan, dan amati. Karton harus meluncur pelan dan berhenti di stopper tanpa menabrak keras. Bila terlalu cepat, kurangi sedikit kemiringan; bila macet, tambah sedikit.

Baru setelah aliran pas untuk rentang karton Anda, kencangkan penuh semua baut dan standarkan sudut itu untuk lane lainnya.

• Kemiringan awal yang baik: sekitar 2,5 derajat (±44 mm penurunan per meter).
• Drop = panjang jalur × 44 mm/m (2 m → ±87 mm).
• Setel dengan joint sudut setel-bebas WJ-9, bukan joint sudut tetap.
• Karton berat butuh lebih landai; karton ringan butuh lebih curam.
• Selalu uji dengan karton asli terberat dan teringan sebelum mengunci.

Dengan memulai dari 2,5 derajat, menyetelnya memakai WJ-9, dan mengujinya dengan karton nyata, Anda akan mendapatkan flow rack yang mengalir andal. Langkah pembuatan lengkapnya ada di cara membuat flow rack dari pipa joint.

Faktor lain yang memengaruhi aliran

Kemiringan bukan satu-satunya faktor yang menentukan kelancaran aliran. Pitch roller (jarak antar roda) juga penting: pitch yang rapat menjaga dasar karton selalu bertumpu pada beberapa roda sekaligus, sehingga karton tidak terperosok di antara roda dan tidak tersendat. Karton kecil pada pitch yang terlalu renggang bisa macet meski kemiringannya benar.

Gesekan juga berperan. Dasar karton yang kasar, basah, atau penyok menambah gesekan dan memperlambat luncur, sehingga butuh kemiringan sedikit lebih curam. Kebersihan jalur roller sama pentingnya — debu dan serpihan membuat roda seret. Karena itu, menjaga jalur bersih adalah bagian dari memastikan aliran tetap andal.

Ketika mendesain, pertimbangkan ketiga faktor ini bersama: kemiringan, pitch, dan gesekan. Untuk karton ringan dan kecil, kombinasikan kemiringan yang cukup dengan pitch rapat. Untuk karton berat, kemiringan lebih landai sudah memadai. Menguji dengan karton asli tetap cara terbaik memverifikasi semuanya bekerja bersama.

Menjaga kemiringan konsisten antar-lane

Pada flow rack dengan banyak lane dan beberapa level, menjaga kemiringan konsisten di semua lane sama pentingnya dengan menentukan sudut yang tepat. Bila satu lane lebih curam dari yang lain, barang akan mengalir dengan kecepatan berbeda-beda, menyulitkan operator yang terbiasa dengan satu pola. Karena itu, setel sudut pada satu lane sampai pas, lalu jadikan patokan untuk lane lainnya.

Cara praktis menjaga konsistensi adalah mengukur drop (penurunan) yang sama di setiap beam miring, bukan mengandalkan perkiraan mata. Tandai ketinggian sisi belakang dan depan yang sama untuk semua beam pada level yang sama. Setelah semua beam disetel dengan drop identik, aliran di seluruh rak akan seragam.

Periksa ulang konsistensi ini setelah rak dipakai beberapa waktu, karena baut yang mengendur bisa mengubah sudut satu-dua lane. Pemeriksaan berkala memastikan flow rack terus bekerja seperti saat pertama disetel, dengan semua barang mengalir pada kecepatan yang sama dan dapat diandalkan.
