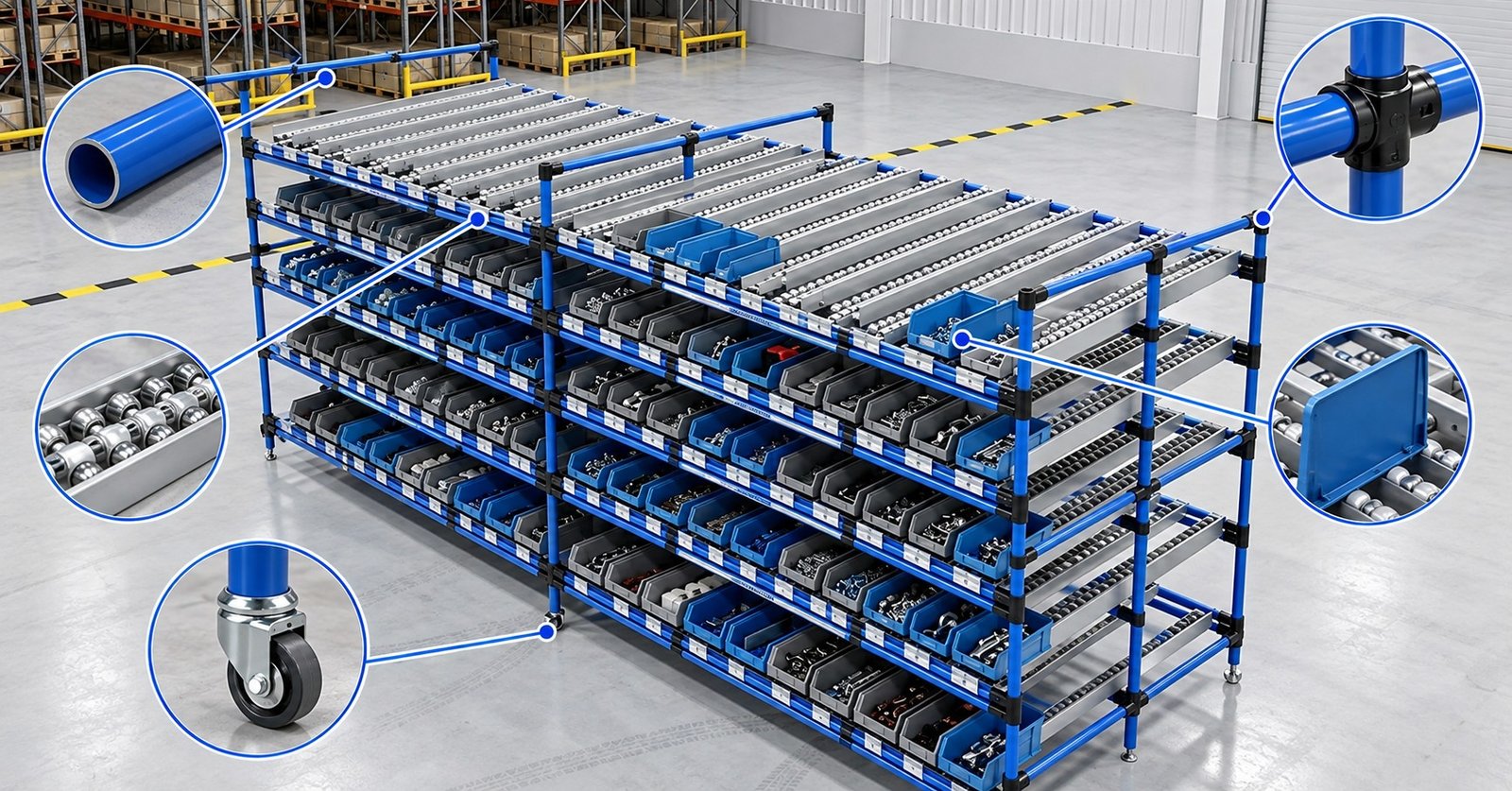

Glosarium Istilah Pipe Joint / Lean Tube System

Istilah sistem dan komponen

Memahami istilah membantu berkomunikasi dengan tepat saat merancang dan memesan. Berikut istilah seputar sistem dan komponennya:

• Pipe joint system / lean tube system — sistem rak dari pipa Ø28 mm dan metal joint berbaut tanpa las.
• Coated pipe / pipa coated — pipa inti baja berlapis plastik (ivory); kode seri CP.
• Metal joint — konektor baja berbaut penyambung pipa; seri WJ.
• Plastic joint — konektor plastik untuk fungsi ringan; seri WJP.
• Roller placon / roller track — jalur roda gravitasi untuk flow rack; seri 40/60/80.
• Profil GP — penampang rel roller (GP40/60/80) yang kaku meski tipis.

Istilah aksesori

Komponen pendukung yang melengkapi rakitan:

• Divider — pembatas antar-lane dari pipa, menjaga barang meluncur lurus.
• Stopper — penahan di ujung lane yang menghentikan barang; RT-B-40 untuk seri 40.
• Bracket — penyangga pemasang roller ke rangka; seri RTJ.
• Caster — roda agar rakitan bisa dipindah (mati, swivel, berrem).
• Adjuster / foot cup — dudukan kaki setel tinggi untuk meratakan rak; seri SPB28E.
• Baut M6 — baut pengencang sambungan joint.

Istilah kode

Kode-kode yang sering muncul di katalog dan penawaran:

• CP-28xx — pipa coated Ø28 mm; angka akhir menandai tebal (CP-2810 = 1,0 mm).
• WJ-1/3/4/5/9 — metal joint menurut fungsi (silang, pojok, lurus, 3 sumbu, sudut setel).
• RTS-40A / RTA-40A — roller track seri 40 baja / aluminium.
• RTJ-2040x — bracket roller seri 40.
• RT-B-40 — stopper roller seri 40.

Istilah rakitan jadi

Produk jadi yang dibuat dari sistem:

• Flow rack — rak jalur miring tempat barang meluncur sendiri (gravitasi).
• Trolley — kereta dorong beroda untuk memindahkan material.
• Tugger train — rangkaian trolley ditarik satu penarik.
• Workstation — meja kerja ergonomis; versi ESD untuk elektronik.
• Supermarket produksi — rak penyuplai lini dengan banyak lane ber-FIFO.
• Shadow board — papan alat dengan siluet tiap alat.

Istilah lean manufacturing

Konsep lean yang sering terkait dengan pipe joint:

• Lean manufacturing — cara produksi yang menghapus pemborosan dan terus memperbaiki.
• Kaizen — perbaikan terus-menerus melalui langkah-langkah kecil.
• Karakuri — alat mekanik tanpa listrik (gravitasi, tuas, pegas).
• Kanban — sistem sinyal visual yang memicu pengisian ulang.
• Milk run — rute antar-part terjadwal menyuplai banyak stasiun.
• Just-in-time (JIT) — part tiba tepat saat dibutuhkan, jumlah tepat.

Istilah aliran dan tata kelola

Konsep seputar aliran barang dan penataan:

• FIFO — first in, first out; barang masuk lebih dulu keluar lebih dulu.
• WIP — work in process; barang setengah jadi antar-proses.
• Pull system — produksi/suplai dipicu kebutuhan nyata di hilir.
• 5S — Ringkas, Rapi, Resik, Rawat, Rajin — penataan tempat kerja.
• ESD — electrostatic discharge; muatan statis yang bisa merusak elektronik.

Istilah material dan proses

Beberapa istilah material dan pembuatan:

• Ivory — warna krem khas pipa coated lean tube.
• Crosshead extrusion coating — proses melapisi pipa dengan plastik.
• SPCC / SUS304 — bahan baja metal joint (umum / stainless).
• Pitch — jarak antar roda pada roller.
• Pipe cutter — alat potong pipa yang menjaga lapisan tidak rusak.

Dengan memahami istilah-istilah ini, Anda bisa merancang dan memesan rakitan pipe joint dengan lebih percaya diri. Mulai jelajahi dari apa itu pipe joint system, atau lihat komponennya di halaman komponen dan spesifikasi teknis.

Istilah pengukuran dan desain

Beberapa istilah teknis sering muncul saat merancang:

• Momen inersia — ukuran ketahanan penampang terhadap lentur; makin besar, makin tahan melendut.
• Bentang — jarak antar titik tumpu; bentang panjang lebih mudah melendut.
• Kemiringan — sudut jalur flow rack (umumnya 2,5°) yang membuat barang meluncur.
• Drop — penurunan ketinggian jalur dari belakang ke depan (±44 mm per meter pada 2,5°).
• Lane — jalur tunggal tempat satu deret barang mengalir atau disimpan.
• Bill of material (BOM) — daftar rinci semua komponen dan jumlahnya untuk sebuah rakitan.

Cara memakai glosarium ini

Glosarium ini dirancang sebagai rujukan cepat saat Anda membaca artikel lain, katalog, atau penawaran. Ketika menemukan istilah yang asing, kembali ke sini untuk penjelasan singkatnya, lalu lanjutkan membaca dengan pemahaman yang lebih baik. Istilah dikelompokkan agar mudah ditemukan menurut konteksnya.

Memahami istilah bukan sekadar soal kosakata; ia membuat komunikasi dengan tim dan supplier lebih tepat, mengurangi salah paham, dan membantu Anda membuat keputusan desain dan pembelian yang lebih baik. Istilah yang sama dipakai konsisten di seluruh artikel di situs ini.

Bila ada istilah yang belum tercakup di sini atau butuh penjelasan lebih dalam, artikel-artikel terkait membahasnya lebih rinci, dan tim kami selalu siap membantu menjelaskan saat Anda merancang atau memesan rakitan, sehingga tidak ada istilah yang menjadi penghalang untuk memulai merancang, memesan, dan membangun rakitan pipe joint system yang sesuai kebutuhan Anda.
